ТБ133-250-24

Артикул: 8531
ТБ133-250-24- в наличии на складе по 3700 руб. Возможны незначительные отличия фактического дизайна изделия от данного изображения

Цена 3700 руб.

RUB
Количество для заказа:
- +
Итого: 3700 руб.
В корзину

Описание

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена ТБ133-250-24 может отличаться в зависимости от года изготовления и от производителя изделия.

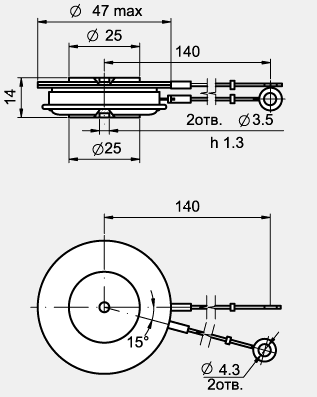

Тиристор быстродействующий ТБ133-250 представляет собой полупроводник, состоящий из четырех слоев. При подаче аналогового или импульсного сигнала на определенный слой (управляющий электрод), полупроводник из закрытого состояния переходит в открытое и наоборот, следовательно тиристор можно назвать управляемым диодом. Средний ток в открытом состоянии 250А. Повторяющееся обратное напряжение 2400В. Масса тиристора ТБ133 составляет 180г. Для отвода тепла от тиристора могут использоваться охладители (радиаторы) марок: О232, О143, О243, О343, ОМ103, ОМ104.



Обозначение маркировки быстродействующего тиристора:

ТБ 133 - 250 - 24 - 6 2 1
1 2   3   4   5 6 7



1. ТБ — Тиристор быстродействующий, ТБИ- Тиристор быстродействующий импульсный
2. Конструктивное исполнение
3. Средний ток в открытом состоянии, A
4. Класс по напряжению
5. Группа по критической скорости нарастания напряжения в закрытом состоянии
6. Группа по времени выключения
7. Группа по времени включения



Группа по критической скорости нарастания

   Обозначение группы                   0      P2      K2      E2      A2      T1
                  0      4      5      6      7      8
   (duD/dt)crit, (B/мкс)      Не нормируется     200     320     500     1000     1600



 Группа по времени выключения

Обозн. группы                 C3          E3          H3        K3       M3        P3       T3       X3       A4       B4      C4       E4
        1        2        3       4      5      6     7     8      -     9    -    -
 tq,  мкс       63      50       40      32     25     20    16   12,5    10     8    6,3     5


Группа по времени включения

Обозн. группы          0    A4    B4    C4    E4    H4    K4    M4    P4    T4    X4    A5    B5    C5    E5    H5
         0     -     -     -     1     2      3     4     5     6      -      7     -     8     -     9
trr, мкс    Не норм.    10     8   6,3     5     4    3,2    2,5     2   1,6   1,25      1    0,8    0,63    0,5    0,4



Условные обозначения классов приборов по ГОСТ 20859.1-89 "Приборы полупроводниковые силовые"
Класс по напр.    1    2    3    4    5    6 ...    50    52    54    56    58    60    62    65
 Urrm, Udrm(В) 100  200  300  400  500  600  ... 5000  5200  5400  5600  5800  6000  6200  6500
