ТЛ171-250-11

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена ТЛ171-250-11 может отличаться в зависимости от года изготовления и от производителя изделия.

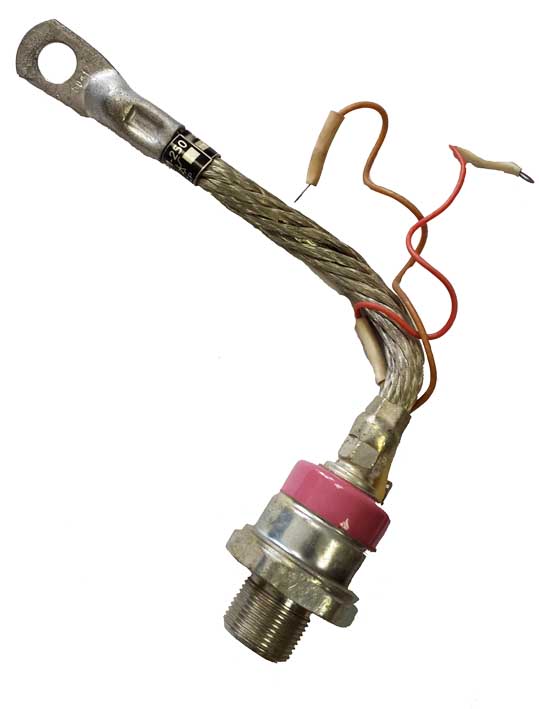

Изделие с нанесённой маркировкой «ТЛ171» представляет собой тиристор лавинный в корпусе ST7, что означает стержневое исполнение корпуса. Данный электронный компонент используется для регулировки и преобразования в цепях постоянного и переменного тока в составе радиоэлектронных и электротехнических устройств. Предназначается для работы с токами величиной не более 250А и частотой до 500Гц, уровень напряжения в цепи для модели ТЛ171-250-11 должен быть не более 1100В.

Устройство и принцип действия

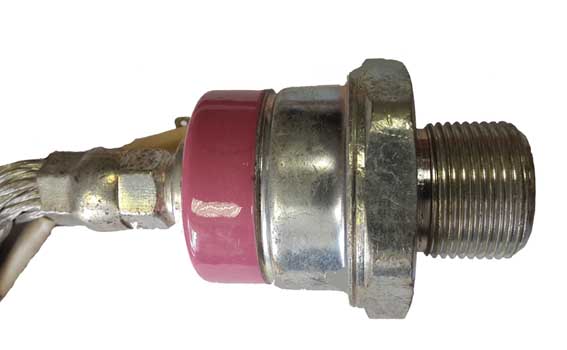

Общая масса изделия - в пределах 560 грамм. Конструкция модели представляет собой герметичный металлокерамический корпус с резьбовой шпилькой и гибким выводом. Конструктивное исполнение подразумевает двойное охлаждение: наружное (воздушное, естественным путём) и принудительное (за счёт присоединения охладителя к резьбовой шпильке). Для принудительного охлаждения рекомендуется использовать следующие охладители: О181, О281 и ОМ105. Для обеспечения минимального уровня потерь электрического тока и поддержания максимально возможного КПД устройства, при сборке резьбового торца тиристора с охладителем необходимо применять оптимальное для резьбы М24 усилие затяжки. Дополнительный отвод тепла может быть обеспечен за счёт покрытия резьбового соединения теплопроводящей пастой.

Резьбовой вывод изделия выполняет функции анода, гибкие выводы представляют собой управляющий электрод и катод. Полупроводниковый тиристор ТЛ171-250-11 включается при подаче тока на управляющий электрод, после этого устройство начинает работу по выравниванию и преобразованию электрического тока. Прекращение подачи питания влечёт естественное отключение тиристора.

Расшифровка условного обозначения прибора

ТЛ171-250-11-6-2-УХЛ2

 По порядку, слева направо:

 Т - тиристор;

Л - лавинный

1 - номер модификации конструкции;

7 - величина диаметра корпусной части;

1 - штыревое (стержневое) исполнение корпуса;

250 - верхнее значение средней величины силы тока в открытом положении;

11 - класс устройства по значению повторяющегося обратного напряжения (11-й класс - 1100В);

6 - порядковый номер группы по критической скорости увеличения напряжения в положении "закрыто" (группа 6 - 500В/мкс);

2 - номер группы по времени отключения (группа 2 - 250мкс);

УХЛ2 - код климатического исполнения (УХЛ2 - изделие предназначено для эксплуатации в условиях умеренного и холодного климата, под защитой от воздействия солнца и осадков).

ООО «РУЭЛКОМ» предоставляет возможность выбрать тиристор модели ТЛ171-250-11 под технические параметры электрической схемы. Для удобства пользователей все электронные компоненты в каталоге классифицированы и упорядочены, поэтому выбрать нужную модель и купить тиристор ТЛ171-250-11 не составляет труда.
