ПМ12-025100 1"З"

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена ПМ12-025100 1"З" может отличаться в зависимости от года изготовления и от производителя изделия.

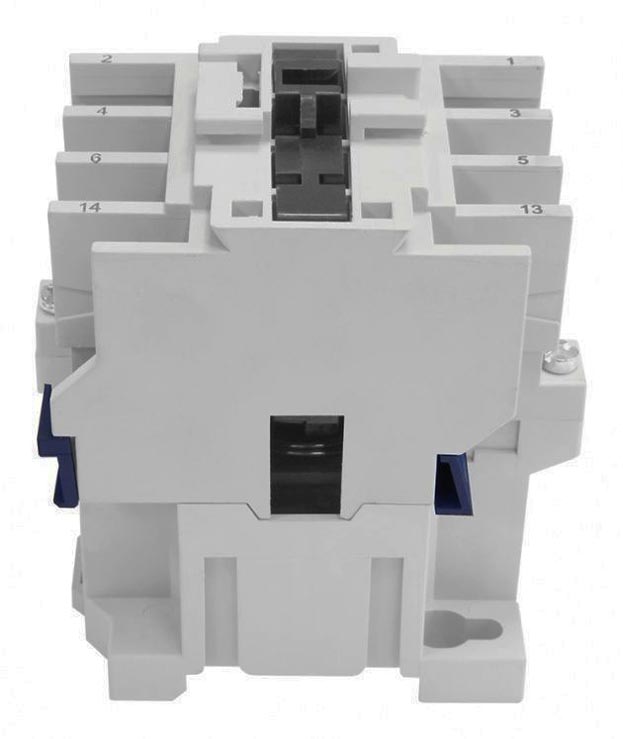

Магнитный пускатель ПМ-12-025100 представляет собой контактор, который может быть доукомплектован тепловым реле, контактной приставкой с дополнительными контактами, автоматическим выключателем, предохранителем, и служит для подключения нагрузки к силовым цепям, а также для обеспечения защиты нагрузочной цепи от перегрузки.

Основные параметры пускателя ПМ12-025100 1з:

Номинальное напряжение - ~660В

Номинальный ток контактов главной цепи - 25А

Номинальный ток контактов вспомогательной цепи - 10А

Номинальное напряжение включающих катушек:

- 24,36,40,48,110,127,220,230,240,380,400,415,440,500,660В перем.тока 50Гц;

- 24,36,48,110,115,220,230,380,415,440В перем.тока 60Гц

Степень защиты - IP 00

Исполнение - нереверсивные

Без теплового реле

Количество силовых полюсов - 3

Возможность установки доп.контактов - есть

Дополнительные контакты -1но

Габаритные размеры - 83x53x92мм

Условное обозначение пускателей:

1. Обозначение серии
2. Цифры, указывающие условное обозначение номинального тока:
010 —10А;
025 —25А;
040 —40А;
063 —63А;

3. Цифра, указывающая условное обозначение пускателей по назначению и наличию теплового реле:
1 - нереверсивный пускатель без теплового реле;
2 - нереверсивный пускатель с тепловым реле;
5 - реверсивный пускатель без теплового реле, с механической блокировкой и степенью защиты IP00;
6 - реверсивный пускатель с тепловым реле, с электрической и механической блокировками;
4. Цифра, указывающая исполнение пускателей по степени защиты и наличию кнопок управления:
0 - степень защиты IP00
1 - степень защиты IP54 без кнопок
2 - степень защиты IP54 с кнопками «Пуск» + «Стоп»
3 - степень защиты IP54 с кнопками «Пуск» + «Стоп» + сигнальная лампа
4 - степень защиты IP40 без кнопок
5 - степень защиты IP20
6 - степень защиты IP40 с кнопками «Пуск» + «Стоп»
7 - степень защиты IP40 «Пуск» + «Стоп» + сигнальная лампа
5. Цифра, указывающая исполнение пускателей по по числу и исполнению контактов вспомогательной цепи:
0 - исполнение 1з для пускателей на номинальный ток: 10А, 25А, 40А
1 - исполнение 1р для пускателей на номинальный ток: 10А, 25А, 40А (2з+2р для пускателей на номинальный ток: 63А, 100А, 125А, 160А, 180А, 250А)
6. Буква, характеризующая климатическое исполнение по ГОСТ 15150:
(У) - стандартное исполнение
(Т) - тропическое
7 - цифра, характеризующая категорию размещения ГОСТ 15150:
8 - буква, указывающая исполнение по износостойкости: А, Б, В
