ПМ12-160200 2"З"+2"Р"

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена ПМ12-160200 2"З"+2"Р" может отличаться в зависимости от года изготовления и от производителя изделия.

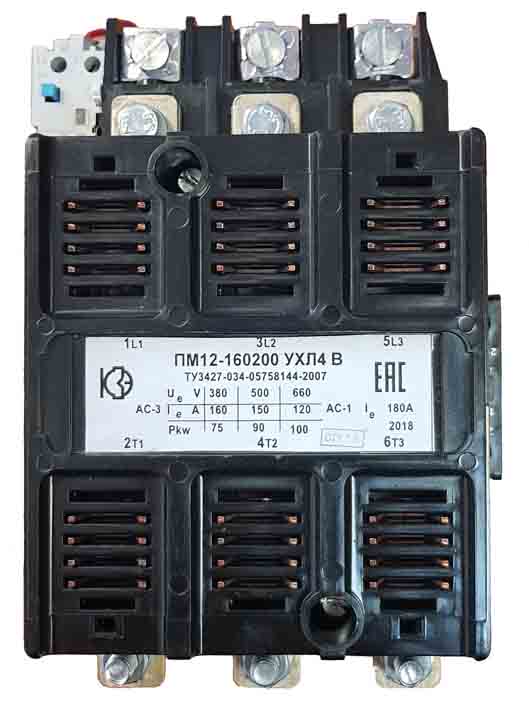

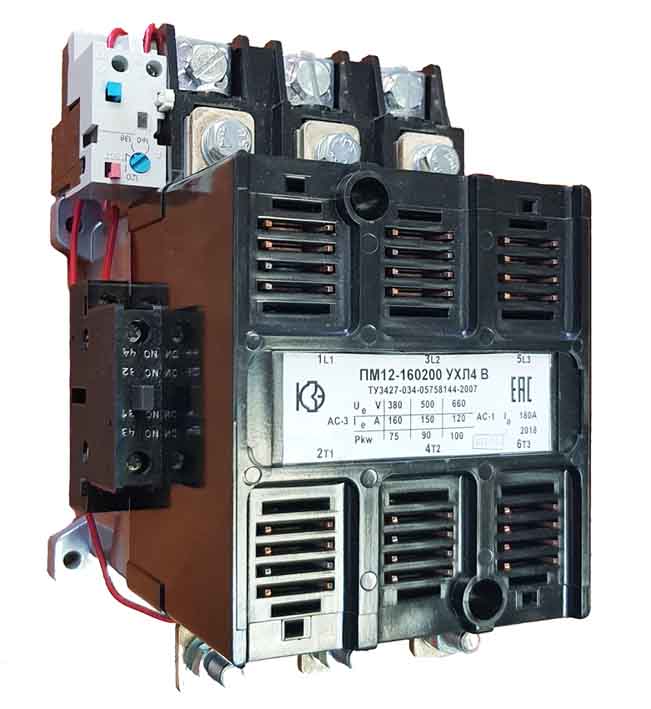

Магнитный пускатель ПМ-12-160200 представляет собой контактор, который может быть доукомплектован тепловым реле, контактной приставкой с дополнительными контактами, автоматическим выключателем, предохранителем, и служит для подключения нагрузки к силовым цепям, а также для обеспечения защиты нагрузочной цепи от перегрузки.

Основные параметры пускателя ПМ12-160200:

Номинальное ток контактов главной цепи - 160А

Номинальное ток контактов вспомогательной цепи - 10А

Номинальное напряжение включающих катушек:

- 24,36,40,42,48,110,127,220,230,240,380,400,415,500,660В перем.тока 50Гц;

- 24,36,48,110,115,220,230,380,415,440В перем.тока 60Гц

Условное обозначение пускателей ПМ12:

ПМ12 - Х Х Х   Х Х Х   Х   Х

1 - обозначение серии

2 - цифры, указывающие условное обозначение номинального тока

3 - цифра, указывающая условное обозначение пускателей по назначению и наличию теплового реле:

   1 - нереверсивный пускатель без теплового реле;

   2 - нереверсивный пускатель с тепловым реле;

   5 - реверсивный пускатель без теплового реле, с мех. блокировкой и степенью защиты IP00;

   6 - реверсивный пускатель с тепловым реле, с электрической и механической блокировками;

4 - цифра, указывающая исполнение пускателей по степени защиты и наличию кнопок управления:

  0 - степень защиты IP00

  1 - степень защиты IP54 без кнопок

  2 - степень защиты IP54 с кнопками «Пуск» + «Стоп»

  3 - степень защиты IP54 с кнопками «Пуск» + «Стоп» + сигнальная лампа

  4 - степень защиты IP40 без кнопок

  5 - степень защиты IP20

  6 - степень защиты IP40 с кнопками «Пуск» + «Стоп»

  7 - степень защиты IP40 «Пуск» + «Стоп» + сигнальная лампа

5 - цифра, указывающая исполнение пускателей по числу и исполнению контактов вспомогательной цепи:

  0 - исполнение 1з для пускателей на номинальный ток: 10А, 25А, 40А

  1 - исполнение 1р для пускателей на номинальный ток: 10А, 25А, 40А (2з+2р для пускателей на номинальный ток: 63А, 100А, 125А, 160А, 180А, 250А)

6 - буква, характеризующая климатическое исполнение по ГОСТ 15150:

  (У) - стандартное исполнение

  (Т) - тропическое

7 - цифра, характеризующая категорию размещения ГОСТ 15150:

8 - буква, указывающая исполнение по износостойкости: А, Б, В
