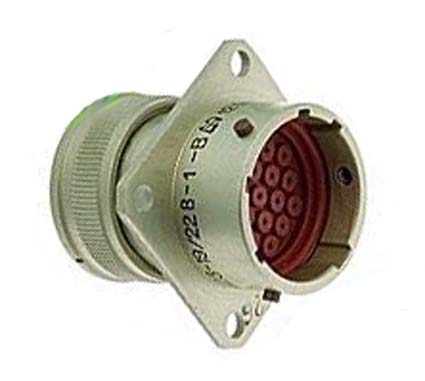

СНЦ23-19/22В-1-В

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена СНЦ23-19/22В-1-В может отличаться в зависимости от года изготовления и от производителя изделия.

Разъем СНЦ23 (соединитель) необходим для обеспечения электрического контакта путем механического соединения. Могут использоваться в электрических цепях частотой до 3МГц и максимальным амплитудным значением напряжения до 700В. Покрытие контактов-золото. Соединение проводников с контактами производится путем обжима. Соединитель имеет многошпоночную поляризацию корпуса, а также многопозиционную установку изолятора в корпусе. Разъем СНЦ23-19/22В-1-В нашел широкое применение в ответственных узлах автоматических систем, где требуется максимальная надежность.

Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ

Основные технические данные:

Общее количество контактов: 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61

Рабочее напряжение (амплитудное значение) - 400В; 500В; 600В

Рабочий ток - 3,6-15А

Сопротивление контактов - не более 1,6х10-³ - 4х10-³

Минимальная наработка при 500 сочленениях-расчленениях - 1000ч

Рабочая температура - от -60до +200 °C

Монтаж: внутренний

Срок сохраняемости - 15 лет

Содержание драгоценных металлов:

золото - 0,0807743 гр серебро - 0,14926 гр

Климатическое исполнение - В

Условное обозначение разъемов СНЦ 23 - 4 / 14 В - 1 - а(б,в,г) - В:

-СНЦ 23 - тип соединителя

-4 - количество контактов

-14 - условный размер корпуса

-В - вилка, Р - розетка

-1 - конструктивное исполнение:

-1 - приборная часть без кожуха

-2 - приборная часть с прямым кожухом

-4 - приборная часть с угловым кожухом

-6 - кабельная часть с прямым кожухом

-8 - кабельная часть с угловым кожухом

-11 - кабельная часть без кожуха

-12 - приборная часть с обоймой под термоусаживаемые трубки

-13 - кабельная часть с обоймой под термоусаживаемые трубки

-а(б,в,г) - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется)

-В - всеклиматическое исполнение
