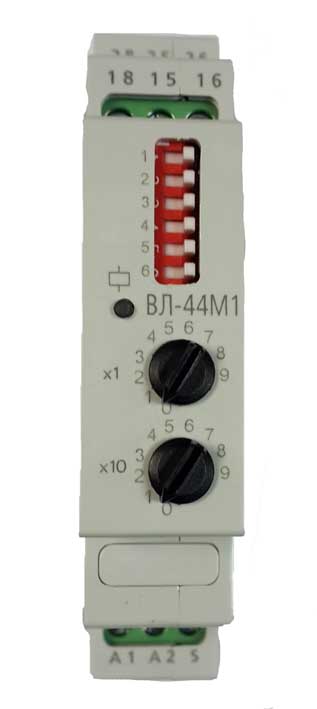

ВЛ-44М1

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена ВЛ-44М1 может отличаться в зависимости от года изготовления и от производителя изделия.

Принцип работы реле времени ВЛ-44М1 основан на коммутации электрических цепей с заранее заданным временным интервалом задержки включения или выключения.

Условное обозначение ВЛ44М1:

ВЛ – реле времени

44 – модификация

М – тип корпуса

1 – универсальное питание (24…220В переменного и постоянного тока)

Технические характеристики:

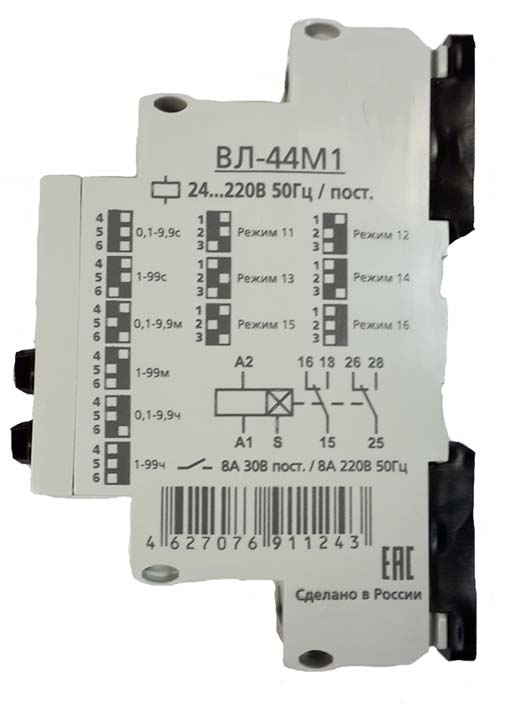

Реле времени ВЛ-44М1 является универсальным устройством и может функционировать в любом из 8 режимов от источника питания в диапазоне 24…220В, перем. и пост. тока. Реле имеет управляющий вход. В качестве сигнала на управляющий вход подаётся плюсовой потенциал или фазное напряжение согласно схеме подключения. При подаче питающ.напряж. при замкнутых контактав А1 и S функционирование реле начинается от момента подачи питания (только для режимов 14 и 16).

Диапазон выдержек времени – 0.1…9.9, 1…99 (с, мин, ч)

Средняя основная погрешность – 0.2%

Погрешность от изменения температуры на 1гр.С – 0.1%

Время повторной готовности - не более 0.1с

Время возврата - не более 0.1с

Напряжение питания – 24…220В пост. и переем.ток

Допустимые отклонения напряжения питания – (-15..+10)%

Потребляемая мощность – не более 1.4Вт

Масса – 120гр.

Условия эксплуатации:

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями. Диапазон рабочих температур от -20 до +45град.С. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных паров в концентрациях, разрушающим металлы и изоляцию. Степень защиты реле IP40, выводных зажимов – IP20.

Реле предназначено для монтажа на DIN-рейку и на плоскость.
