СИЛОВЫЕ ДИОДЫ

Эксплуатационные характеристики и область применения

Силовые диоды марки Д и В предназначены для выпрямления переменного напряжения низкой частоты. Их принцип действия основан на односторонней проводимости электрического тока через р-n переход, рабочее состояние которого характеризуется подачей на него прямого напряжения.

Для изготовления выпрямительных диодов используется полупроводниковая кристаллическая структура, размещенная в герметичном корпусе для защиты р-n перехода от внешних негативных воздействий. Материал кристалла, а также форма и конструктивные размеры определяются максимальной мощностью рассеивания и силой рабочего тока элемента. Важными параметрами являются диапазон эксплуатационных температур и максимально допустимая средняя мощность, которые обеспечивают заданную надежность при длительной работе прибора. Эта мощность зависит от конструкции диода, а также условий теплоотвода.

Применяются силовые диоды для защиты от коммутационных превышений напряжения, в низковольтных выпрямителях сварочного и гальванического оборудования, источниках электропитания, в сборочных соединениях в виде выпрямительных мостов, а также в преобразователях для промышленности и транспорта.

Конструктивные особенности и большой выбор силовых диодов от ООО "Компания РУЭЛКОМ"

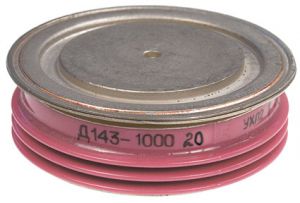

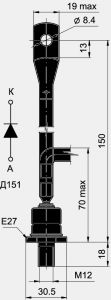

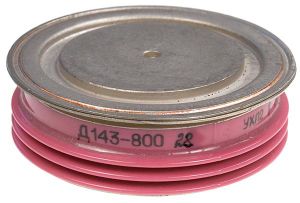

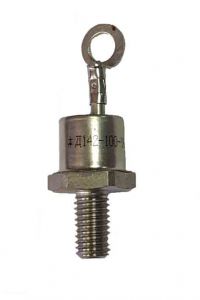

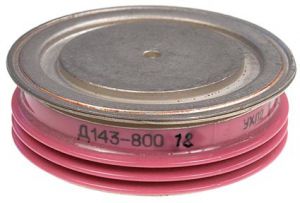

Диоды силовые выпрямительные изготавливаются в штыревом и таблеточном исполнении, а также с фланцевым основанием. В таблеточной конструкции подвод тока осуществляется нажатием токопроводящих пластин к верхнему и нижнему основанию корпуса.

Расход энергии вызывает нагрев р-n перехода, поэтому для поддержания температуры кристалла в допустимых пределах применяют специальные охладители. Штыревой корпус ввинчивается в охладитель, а таблеточный - прижимается к нему.

Купить диоды выпрямительные марки Д и В от ООО "Компания РУЭЛКОМ" можно с максимально допустимым средним прямым током от 10 А до 7100 А и повторяющимся обратным напряжением от 200 В до 4600 В. При обозначении прямой и обратной полярности маркировка с буквой "Х" указывает, что основание (фланец) - катод, без буквы "Х" - анод.

На отдельных страницах нашего каталога для некоторых компонентов, например, диоды В200, предлагаются возможные варианты их замены подобными аналогами, а также рекомендуемые радиаторы и их цена.
