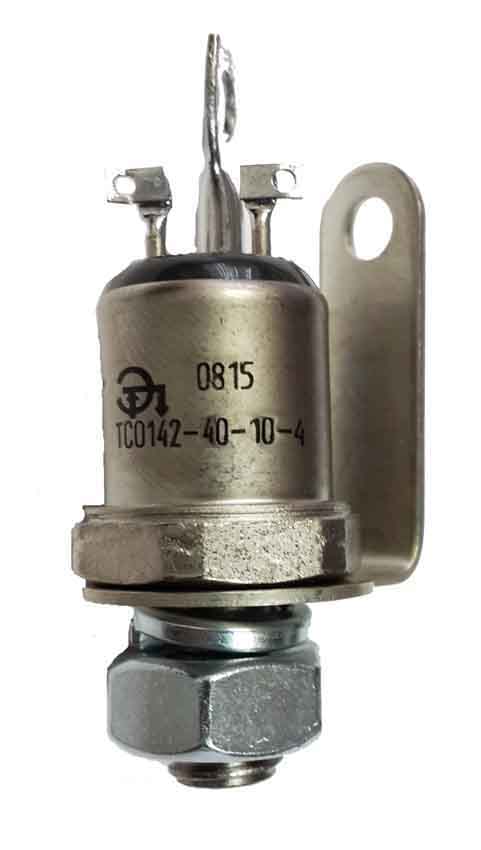

ТСО142-40-10

Артикул: 3684

Возможны незначительные отличия фактического дизайна изделия от данного изображения

Цена 3400 руб.

Описание

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена ТСО142-40-10 может отличаться в зависимости от года изготовления и от производителя изделия.

Оптотиристор ТСО142-40 представляет собой полупроводник, состоящий из четырех слоев. При подаче аналогового или импульсного сигнала на определенный слой (управляющий электрод), полупроводник из закрытого состояния переходит в открытое и наоборот, следовательно тиристор можно назвать управляемым диодом. Средний ток в открытом состоянии 40А. Повторяющееся обратное напряжение 1600В. Масса тиристора ТСО142 составляет 48г. Для рассеивания тепла при работе диода используются охладители (радиаторы) марок: О141, О241, О541.

Пример обозначения маркировки тиристора:

ТСО	142	-	40	-	10	-	4	УХЛ2
1	2		3		4		5	6

1. ТСО- Тиристор симметричный оптронный
2. Конструктивное исполнение
3. Средний ток в открытом состоянии, A
4. Класс по напряжению
5. Группа по критической скорости нарастания напряжения в закрытом состоянии
6. Климатическое исполнение по ГОСТ 15150: УХЛ2, Т

Условные обозначения классов приборов по ГОСТ 20859.1-89 "Приборы полупроводниковые силовые"
Класс по напр.	1	2	3	4	5	6	...	50	52	54	56	58	60	62	65
Urrm, Udrm(В)	100	200	300	400	500	600	...	5000	5200	5400	5600	5800	6000	6200	6500
