СИММЕТРИЧНЫЕ ТИРИСТОРЫ

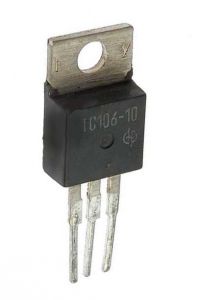

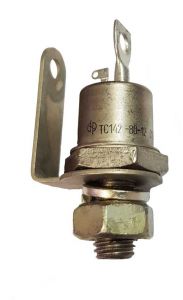

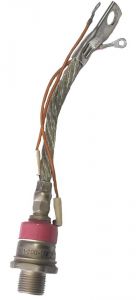

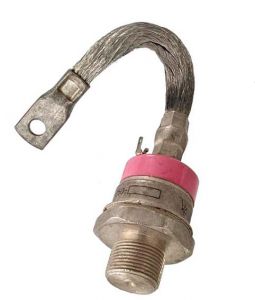

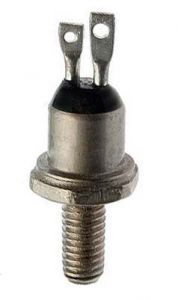

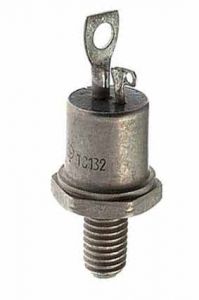

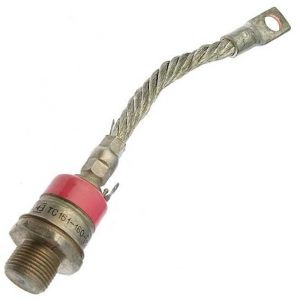

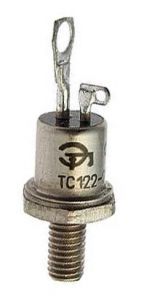

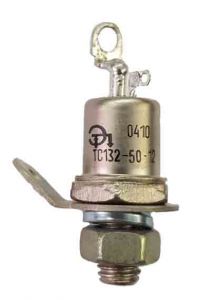

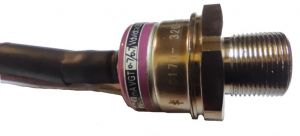

Как и тиристор, симистор имеет три вывода. Однако названия выводам сложно присвоить, потому что основные токоведущие клеммы соединены так, что фактически являются катодом одного тиристора и анодом другого в пределах общего устройства. Существует управляющий электрод, который действует как триггер для включения устройства. Силовые выводы называются анодами, или основными терминалами, которые обычно обозначаются анодом 1 и анодом 2.

Как и другие электронные компоненты, симистор имеет свой собственный символ обозначения. Симисторный символ представляет собой пару тиристорных символов, расположенных противоположно и объединенных вместе.

Как работает симистор? Прежде чем понять, как работает симистор, нужно иметь представление о том, как работает обычный тиристор. Таким образом, основные понятия могут быть поняты для более простого полупроводникового устройства, а затем применены к симистору, который является более сложным. Работу симистора можно представить из символа схемы, что симистор состоит из двух тиристоров, соединенных параллельно, но перевернуты относительно друг друга. Работа симистора может быть рассмотрена таким образом, хотя фактическая работа на полупроводниковом уровне довольно сложна. Симистор может проводить ток независимо от полярности напряжения на силовых выводах. Он также может быть включен либо положительными, либо отрицательными токами управляющего электрода. Это означает, что существует четыре режима запуска.

Симисторы широко используются:

-Управление освещением.

-Управление вентиляторами и моторами.

-Как электронные переключатели для общей коммутации и управления переменным током. Естественно, есть много других применений симистора, но это одни из самых распространенных.

Симисторы нашли широкое применение в модулях, называемых твердотельными полупроводниковыми реле. Здесь оптический элемент этого полупроводникового устройства активируется светодиодным источником света, включающим твердотельное реле в соответствии с входным сигналом. Как правило, в твердотельных реле светодиодный источник света или инфракрасный источник и оптический симистор содержатся в одном корпусе, при этом обеспечивается достаточная изоляция для выдерживания высоких напряжений, которые могут достигать сотен вольт или, возможно, даже больше.

Есть ряд моментов, которые следует отметить при использовании симисторов, хотя эти полупроводниковые приборы работают очень хорошо. Чтобы получить максимальную производительность, необходимо принять несколько советов по использованию симисторов. Установлено, что из-за их внутренней конструкции и незначительных различий между двумя половинами эти электронные компоненты не срабатывают симметрично. Это приводит к тому, что генерируются гармоники: чем менее симметрично срабатывает симистор, тем выше уровень производимых гармоник. Нежелательно иметь высокие уровни гармоник в энергосистеме, и в результате симисторы не являются предпочтительными для систем с высокой мощностью. Вместо этого для этих систем можно использовать два тиристора, так как легче контролировать их срабатывание. Чтобы преодолеть проблемы несимметричного включения симистора и результирующих гармоник, другой полупроводниковый прибор, известный как diac (диодный переключатель переменного тока), часто размещается последовательно с управляющим электродом симистора. Включение этого полупроводникового прибора помогает сделать переключение более равномерным для обеих половин цикла и тем самым создать более эффективный электронный переключатель. Это происходит из-за того, что характеристика переключения diac намного более ровная, чем у симистора. Поскольку diac предотвращает протекание любого тока управляющего электрода до тех пор, пока напряжение триггера не достигнет определенного напряжения в любом направлении, это делает точку срабатывания симистора более равномерной в обоих направлениях. Симисторы имеют много спецификаций, которые очень похожи на характеристики тиристоров, хотя очевидно, что они предназначены для работы симистора на обеих половинах цикла и должны интерпретироваться как таковые. Однако, поскольку их работа очень похожа, так же как и основные типы спецификаций. Такие параметры, как ток срабатывания управляющего электрода, повторяющееся пиковое напряжение в нерабочем состоянии и т.п., необходимы при проектировании симисторной цепи, обеспечивая достаточный запас прочности для надежной работы схемы.

Симисторы являются идеальными устройствами для использования во многих маломощных схемах переменного тока. Симисторные схемы для использования в качестве регуляторов и электронных переключателей широко распространены и просты в реализации. При использовании симисторов диаки часто включаются в цепь, как указано выше, чтобы помочь снизить уровень производимых гармоник.
