ТС112-16-1

Артикул: 5372

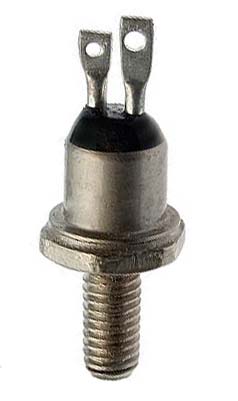

Возможны незначительные отличия фактического дизайна изделия от данного изображения

Цена 95 руб.

Описание

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена ТС112-16-1 может отличаться в зависимости от года изготовления и от производителя изделия.

Симистор ТС112-16 представляет собой полупроводник, состоящий из пяти слоев. При подаче аналогового или импульсного сигнала на определенный слой (управляющий электрод), полупроводник из закрытого состояния переходит в открытое и наоборот. В открытом состоянии ток протекает в обоих направлениях, в этом состоит отличие от тиристора. Средний ток в открытом состоянии 16А. Повторяющееся обратное напряжение 100В. Масса симистора ТС112 составляет 6г. Для отвода тепла от тиристора может использоваться охладитель (радиатор) марки О111.

Обозначение маркировки симметричного тиристора:

ТС	112	-	16	-	1	-	4	-	-	УХЛ2
1	2		3		4		5	6		7

1. ТС- Тиристор симметричный
2. Конструктивное исполнение
3. Средний ток в открытом состоянии, A
4. Класс по напряжению
5. Группа по критической скорости нарастания напряжения в закрытом состоянии
6. Группа по времени выключения
7. Климатическое исполнение по ГОСТ 15150: УХЛ2, Т

Условные обозначения классов приборов по ГОСТ 20859.1-89 "Приборы полупроводниковые силовые"
Класс по напр.	1	2	3	4	5	6	...	50	52	54	56	58	60	62	65
Urrm, Udrm(В)	100	200	300	400	500	600	...	5000	5200	5400	5600	5800	6000	6200	6500
