ТС142-80-8

Артикул: 2920

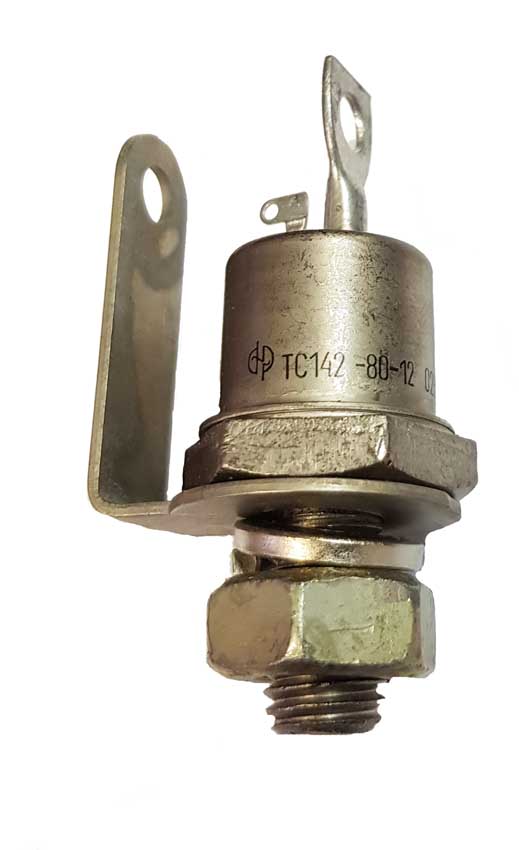

Возможны незначительные отличия фактического дизайна изделия от данного изображения

Цена 1560 руб.

Описание

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена ТС142-80-8 может отличаться в зависимости от года изготовления и от производителя изделия.

Симистор марки ТС142-80 представляет собой полупроводник, состоящий из пяти слоев. При подаче аналогового или импульсного сигнала на определенный слой (управляющий электрод), полупроводник из закрытого состояния переходит в открытое и наоборот. В открытом состоянии ток протекает в обоих направлениях, в этом состоит отличие от тиристора. Средний ток в открытом состоянии 80А. Повторяющееся обратное напряжение 800В. Масса симистора ТС142 составляет 50г. Для рассеивания тепла при работе симистора используются охладители (радиаторы) марок: О141, О151, О541.

Обозначение маркировки симметричного тиристора:

ТС	142	-	80	-	8	-	4	-	-	УХЛ2
1	2		3		4		5	6		7

1. ТС- Тиристор симметричный
2. Конструктивное исполнение
3. Средний ток в открытом состоянии, A
4. Класс по напряжению
5. Группа по критической скорости нарастания напряжения в закрытом состоянии
6. Группа по времени выключения
7. Климатическое исполнение по ГОСТ 15150: УХЛ2, Т

Условные обозначения классов приборов по ГОСТ 20859.1-89 "Приборы полупроводниковые силовые"
Класс по напр.	1	2	3	4	5	6	...	50	52	54	56	58	60	62	65
Urrm, Udrm(В)	100	200	300	400	500	600	...	5000	5200	5400	5600	5800	6000	6200	6500

Марка	Цена руб.
О141-60	230
О151-80	390
