СДЛ-0,4-1300

Здесь можно ознакомиться с подробным описанием, характеристиками, маркировкой, цоколевкой, возможностью замены на аналог импортного производства, а также задать другие интересующие Вас вопросы. Цена СДЛ-0,4-1300 может отличаться в зависимости от года изготовления и от производителя изделия.

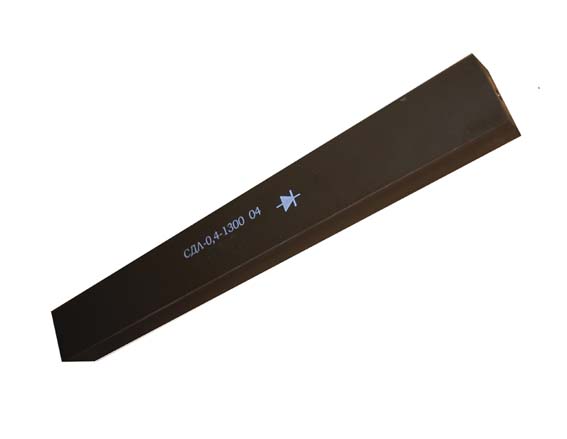

Высоковольтный диодный столб СДЛ-0,4-1300 реализован в виде последовательно соединенных полупроводниковых диодов в одном корпусе. Область применения-рентгеновская аппаратура. Технические характеристики диода СДЛ превосходят параметры прибора, произведенного на дискретных высоковольтных диодах, а сам высоковольтный столб характеризуется продолжительным сроком службы. Изделие изготавливается в общеклиматичесом исполнении для работы в помещениях с искусственно регулируемым микроклиматом.

Столбы диодные лавинные СДЛ: ТУ 341792-002-78589146-2005

Основные параметры столба диодного лавинного СДЛ-0,4-1300:

Повторяющееся импульсное обратное напряжение - не менее 130кВ

Пробивное напряжение - не менее 160кВ

Постоянное обратное напряжение - не менее 130кВ

Макс.допустимый ср.прямой ток (при температуре 60°С) - не более 0,4А

Ударный прямой ток (при температуре переходов(25±5)°С) - не более 200А

Импульсное прямое напряжение - не менее 168В

Тепловое сопротивление переход-среда при охлаждении трансформаторным маслом - не более 1,7°С/Вт

Условное обозначение столба диодного лавинного СДЛ-0,4-1300:

-С - столб

-Д - диодный

-Л - лавинный

-0,4 - средний прямой ток, А

-1300 - повторяющееся импульсное обратное напряжение, в гектовольтах

-0 - климатическое исполнение

-4 - категория размещения

Столбы диодные лавинные СДЛ-0,4-800, СДЛ-0,4-1300,СДЛ-0,4-1600 - набор выпрямительных лавинных диодов соединенных последовательно. Предназначены в цепях пост. и перем. тока различных высоковольтных установок при частоте до 500Гц. Столбы не разборные.

Рабочая среда - трансформаторное масло, жидкость полиметилсилоксановая при Т от -40°С до +40°С с электр.прочностью не менее 15кв/мм или элегаз, при давлении до 443,6кПа (3,2ат)

Допускается эксплуатация при Т°С трансформ.масла до 85°С, при этом ср.прямой ток линейно снижается до 0,2А.

Условия эксплуатации в части воздействия мех.факторов внешней среды по группе М27 ГОСТ 17615-72.
